新鄭機場中心變電站于2016年11月,在變電站內安裝山東博鴻電氣股份有限公司研制生產的BHDJ-2000電纜在線監測系統一套,系統負責監測包括71#中賓線A在內的部分10kV電纜線路。
2019年1月22日,電纜在線監測系統對新鄭機場中心變電站71#中賓線A線預警,并發送短信至新鄭機場中心變電站相關人員、博鴻電氣人員手機上。系統告警具體情況為:2019年1月22日22時39分58秒, 10kV二段零序發生暫態故障;2019年1月22日22時40分08秒,71#中賓線A線發生暫態故障。進一步,博鴻技術人員通過遠程登錄系統,查看監測故障波形可以看出故障距離為143m處。
博鴻電氣技術人員收到故障短信后及時與新鄭機場中心變電站電氣負責人溝通,現場負責人根據博鴻電氣技術人員的提示去現場查找故障原因,落實現場故障具體情況為:2019年1月22日,71#中賓線A線故障位置的電纜溝附近正在施工,由于施工不當造成電纜斷裂,發生接地故障。后經確認故障點位置與系統測距點一致。
由此看出,系統對于突發事故造成的電纜故障,預警及時、準確。并且通過短信方式及時通知相關人員,避免事故進一步惡化,防止由此造成的經濟損失。

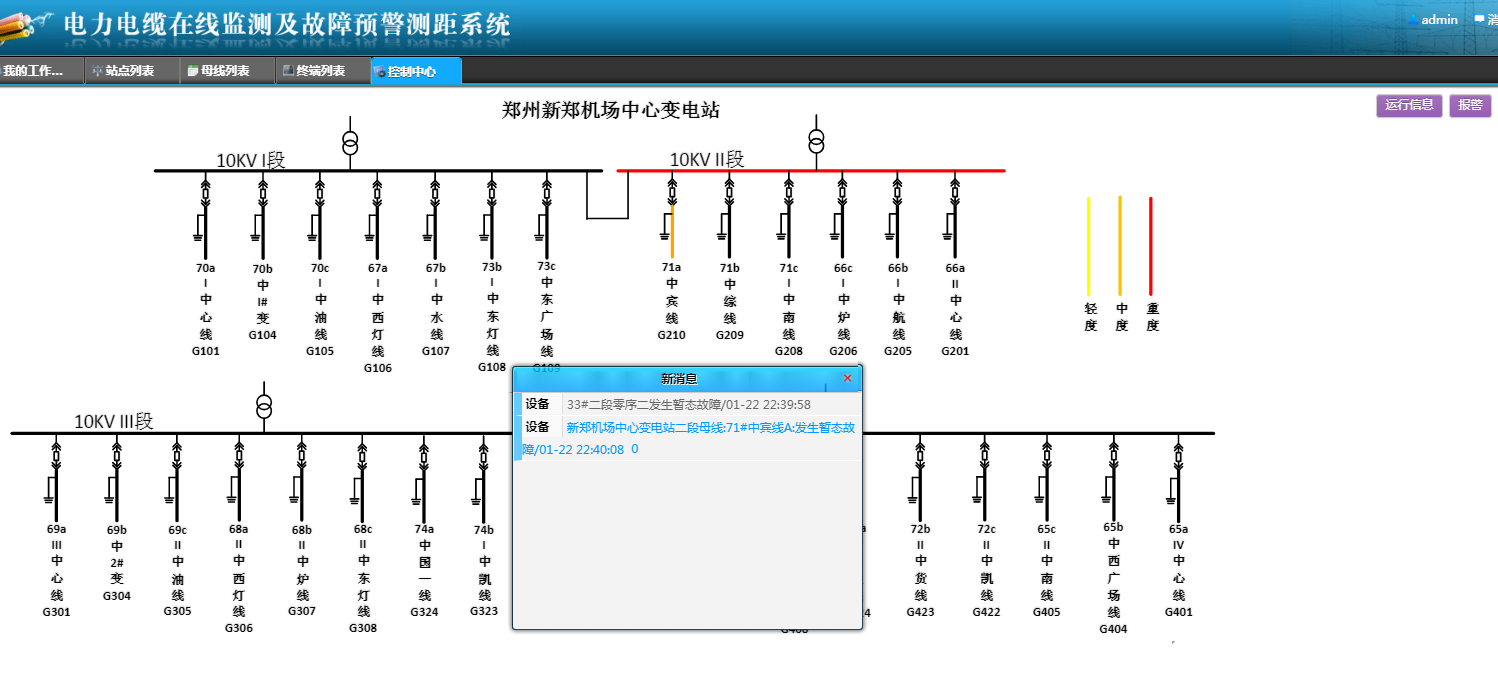

新鄭機場中心變電站報警界面如圖所示,10kV二段零序發生暫態故障報警。
總體界面圖

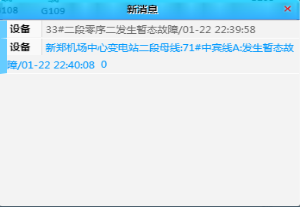

系統的告警彈窗如下圖所示:
告警彈窗
暫態接地(已接近穩態)零序波形

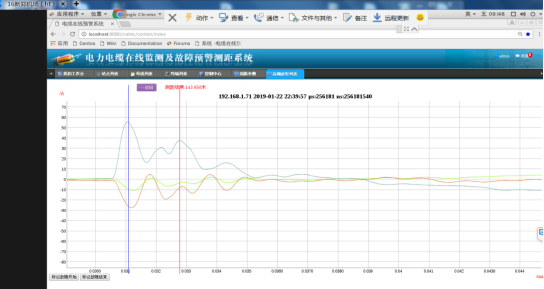

71#中賓線A線波形放大后測距
