一、故障背景

鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站于2018年7月，在變電站內安裝電力電纜在線監測系統一套，并與2018年12月驗收成功，系統正式進入正常監測運行狀態，系統負責監測包括余熱水泵站2#A在內的部分10kV電力電纜線路。

二、故障過程及波形分析

2019年3月29日，電力電纜在線監測系統對鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站余熱水泵站2#A線路發出預警，并發送短信至鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站相關人員及電力電纜監測廠家技術人員手機上。系統告警具體情況為：2019年3月29日15:02:58 ，鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站10kV二段母線發生故障，程度為穩態告警；2019年3月29日 15:03:13鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站余熱水泵站2#A線路發生故障,程度為紅色告警(強選)。

電力電纜監測廠家技術人員收到故障短信后及時與鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站電氣負責人溝通，現場負責人根據電力電纜電氣技術人員的提示去現場查找故障原因，落實現場故障具體情況為：2019年3月29日，余熱水泵站2#A線路故障位置的電纜附近正在施工，由于施工不當造成電纜嚴重?fù)p傷，發生接地故障。后經確認故障點位置與系統測距點一致，約為距離原料總降變電站102米處。

由此看出，系統對于突發事故造成的電纜故障，預警及時、準確。并且通過短信方式及時通知相關人員，避免事故進一步惡化，防止由此造成的經濟損失。

l 報警界面

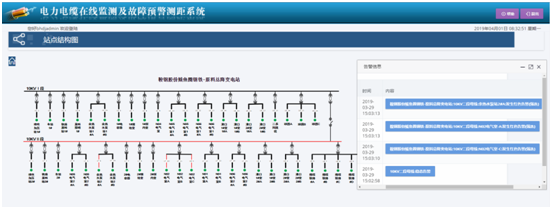

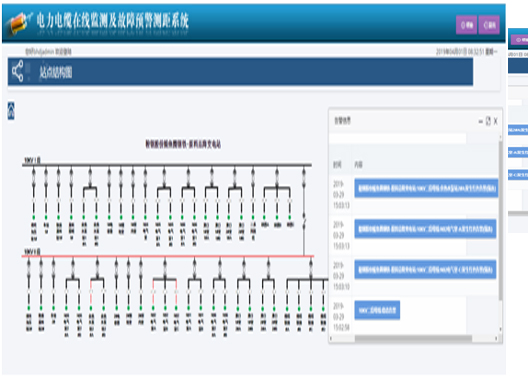

鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站10kV二段零序發生暫態故障報警，報警界面如下圖所示：

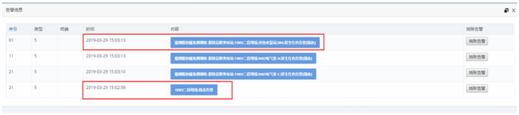

系統的告警彈窗如下圖所示：

l 過程分析

零序波形分析

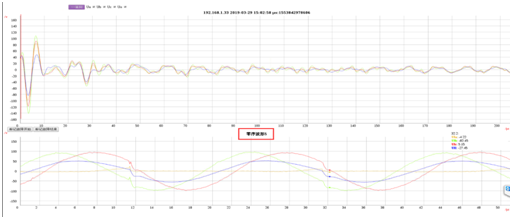

系統于2019年3月29日，15:02:56，鞍鋼股份鲅魚圈鋼鐵分公司原料總降變電站10kV二段母線零序采集終端采集到多條暫態電壓波形，并且系統對10kV二段母線發出暫態接地故障報警。從零序波形形狀可以看出，10kV二段母線下已經有線路發生暫態接地。零序電壓波形如下圖所示：

高頻波形分析

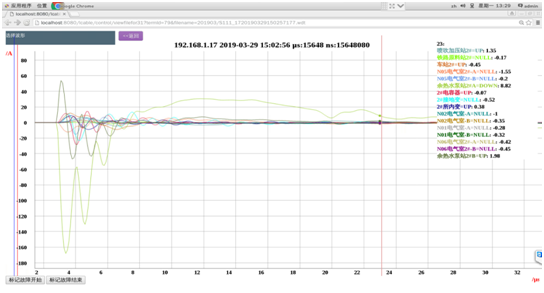

系統于2019年3月29日，15:02:56開始，余熱水泵站2#A線路所在電流行波采集終端上采集到多條暫態電流波形，該線路故障時刻波形如下圖所示：

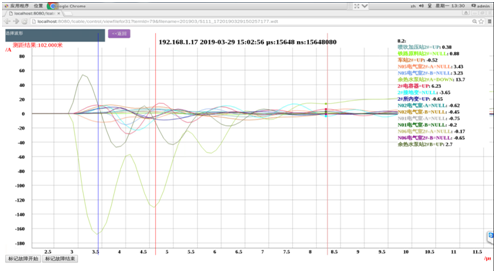

通過以上可以明顯看出余熱水泵站2#A線路波形能量幅值最大，即該線路為故障線路。將此線路波形放大，進一步定點測距，可以看出的故障點距離為102m。故障線路波形放大測距如下圖所示：

三、總結

通過本次深圳市東宸智造科技有限公司對10kV電纜線路的在線監測實例可以看到，系統對于電纜故障，能及時報警，避免火災等電纜事故發生。且系統集電力電纜的在線監測和故障點指示于一體，預警精確度高、性能可靠。
