河北新興鑄管軍鋼站于2016年5月安裝電纜在線監測系統，系統對軍鋼站下紅星變電站內的部分35kV、6kV電纜線路進行在線監測。

2017年6月7日13:01分，博鴻技術人員收到軍鋼站線路故障報警短信：6kV一段母線下633#一軋三線發生暫態瞬時性接地故障。隨后告知站內值班人員，站內人員描述現場其他監測保護裝置未動作，且線路顯示的電壓電流值正常，現場考慮到本線路所帶負荷的特殊性，決定對633#一軋三線進一步密切觀察。

6月7日22:35分，電纜在線監測系統顯示633#一軋三線發生穩態接地故障，通過故障波形測得的故障點距離為307m。博鴻技術人員立即與站內值班人員進一步溝通確認：現場633#一軋三線電纜確定發生故障穩態接地，隨后查找故障點與系統測距307m一致。

此次線路故障，系統提前9小時對電纜暫態接地故障進行預警、選線測距準確，如果在633#一軋三線發生暫態預警時能夠及時停電檢修，可避免火災及停電事故發生。

當晚軍鋼站工作人員對633#一軋三線電纜進行電纜頭故障修復，對線路合閘投運后，BHDJ-2000電纜在線監測系統再未發現其他故障信號。

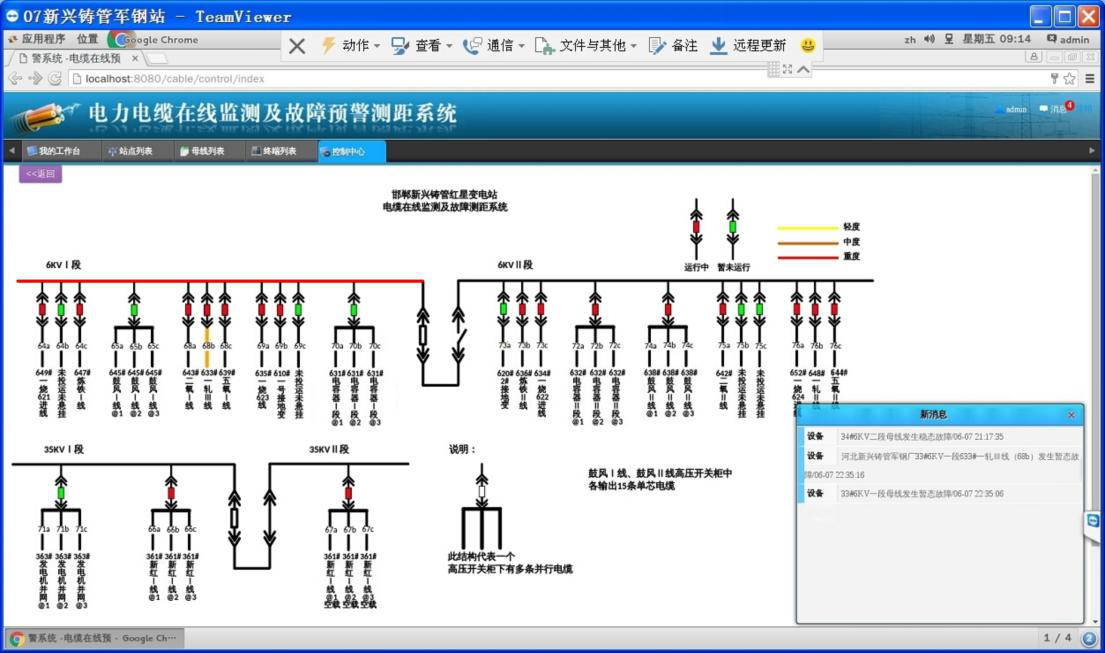

控制中心預警界面

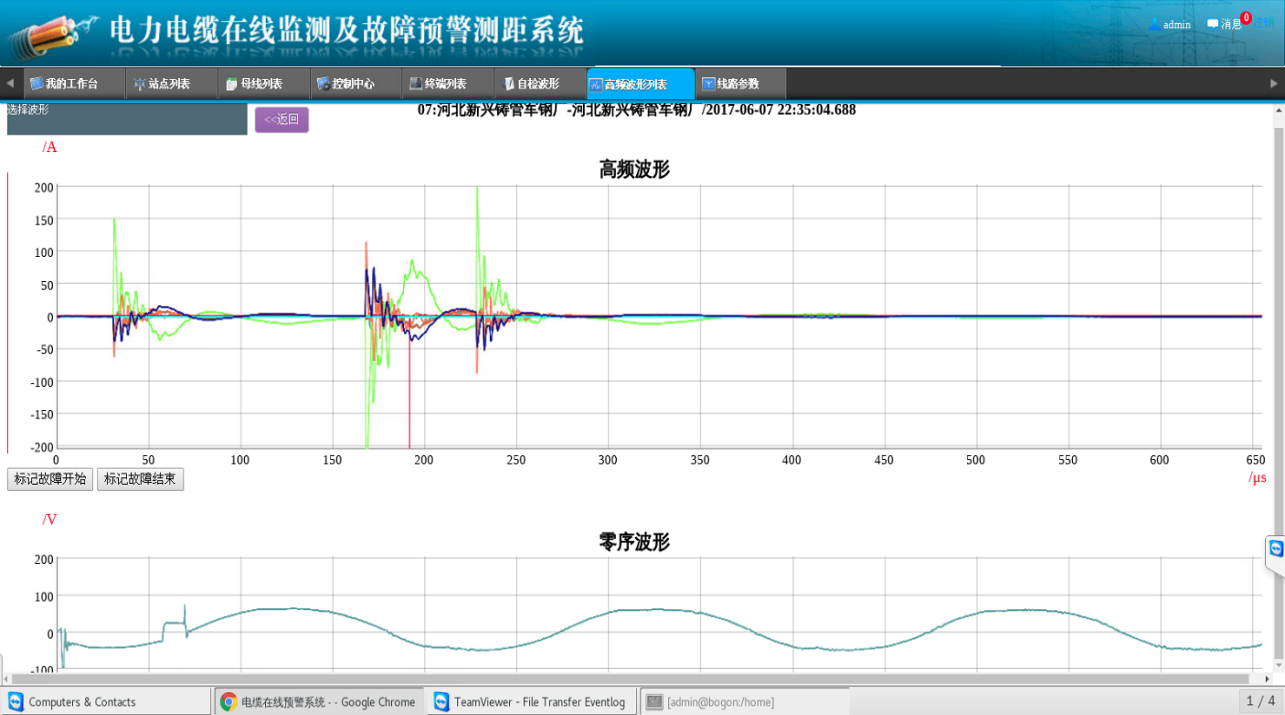

633#一軋三線暫態行波示意圖

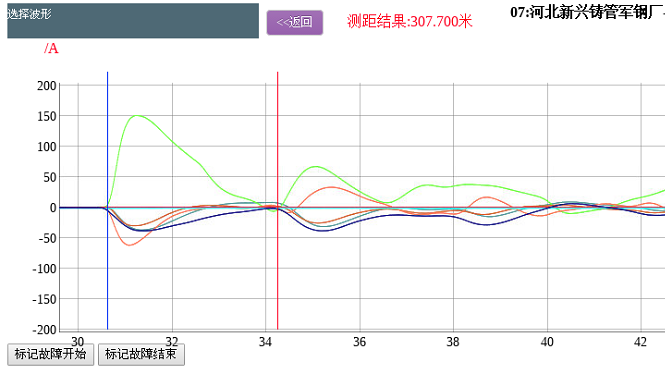

633#一軋三線故障測距示意圖
