馬鞍山鋼鐵廠于2017年4月，在71號變電站內安裝電纜在線監測系統，系統對站內的部分6KV電纜線路進行在線監測。

2018年1月12日13時40分， 1#高爐制粉車間7110線預警，預警信息顯示6kV二段母線1#高爐制粉車間7110線發生暫態接地故障。博鴻電氣技術人員登錄系統查看波形，判定故障距離在線路末端，即電纜全長890m處。

與馬鞍山鋼鐵廠值班人員溝通，告知故障線路與故障距離。當日17:30分，現場電氣負責人組織將告警電纜停電待檢修。

2018年1月15日上午，馬鞍山鋼鐵廠工作人員離線查找故障點。當日中午，落實現場線路故障點在電纜末端靠近電纜終端頭處的電纜本體上，故障點距離與系統波形測距的890m一致。

通過本次對馬鞍山鋼鐵廠橙路預警實例可以看到，系統對于電纜故障，能提前預警并正確選線，避免停電、火災等電纜事故發生。并且通過短信方式及時通知相關人員，及時可靠。

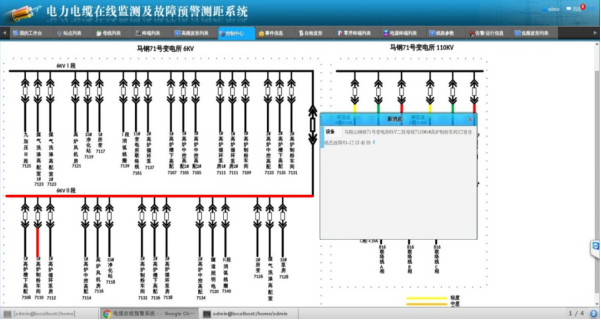

總體界面圖

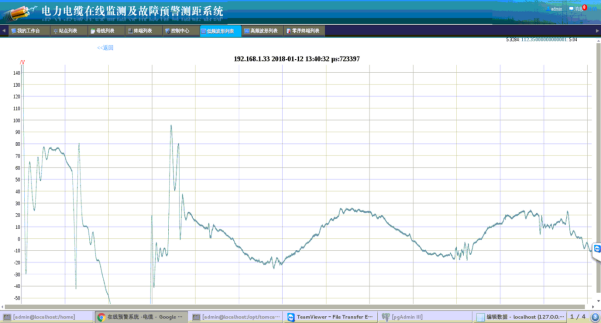

暫態零序電壓行波示意圖

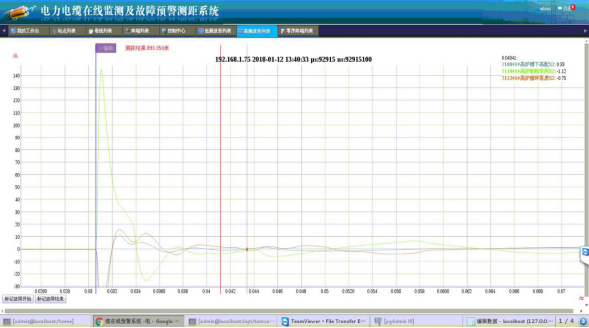

1#高爐制粉車間7110線電流行波示意圖
