新興鑄管午汲站（主站）于2016年4月，在變電站內安裝山東博鴻電氣股份有限公司研制生產的BHDJ-2000電纜在線監測系統一套，系統負責監測包括631循環水泵Ⅰ線在內的部分6kV電纜線路。

2018年11月17日，電纜在線監測系統對631循環水泵Ⅰ線預警，并發送短信至新興鑄管午汲站（主站）相關人員、博鴻電氣人員手機上。系統告警具體情況為：2018年11月17日21時45分05秒， 6kV一段零序發生暫態故障；2018年11月17日21時45分25秒，631循環水泵Ⅰ線發生暫態故障。進一步，博鴻技術人員通過遠程登錄系統，查看監測故障波形可以看出故障距離為400m處。

博鴻電氣技術人員收到故障短信后及時與新興鑄管午汲站（主站）電氣負責人溝通，落實現場故障具體情況為：2018年11月17日，631循環水泵Ⅰ線故障位置的電纜溝附近正在施工，由于施工不當造成電纜受損，發生接地故障，恰巧站內人員經過故障點位置，及時止損。后經確認故障點位置與系統測距點一致。

通過本次新興鑄管午汲站（主站）6KV電纜線路的在線監測實例可以看到，系統對于突發事故造成的電纜故障，能及時報警并準確選線，避免相間短路等引起電纜事故擴大。

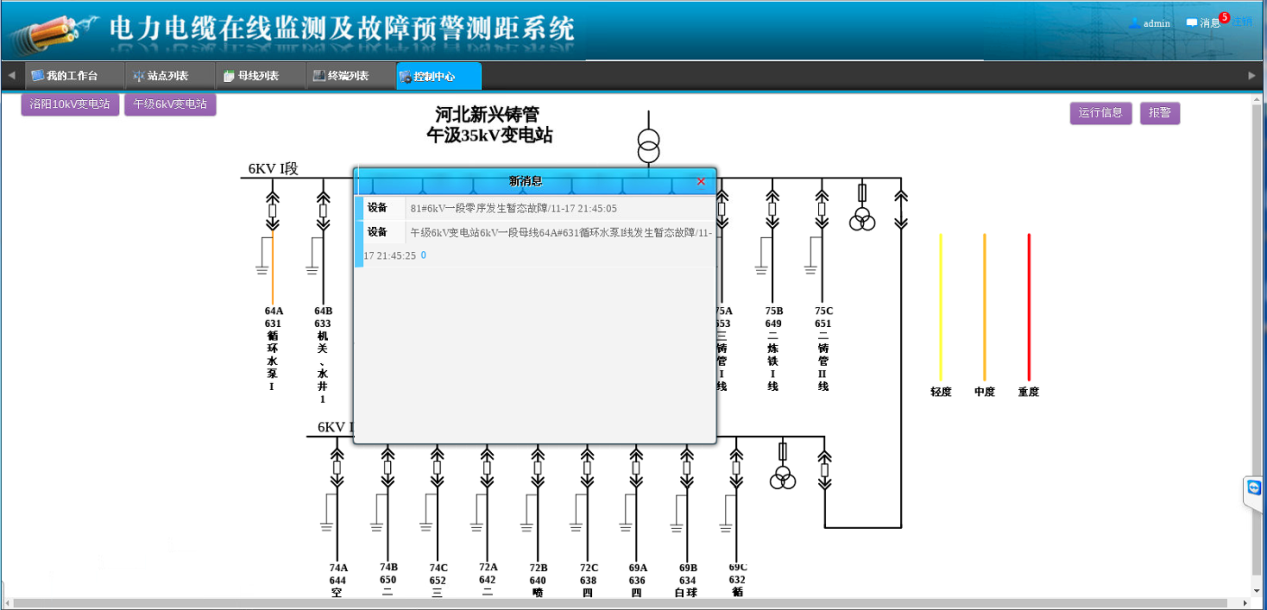

 總體界面圖

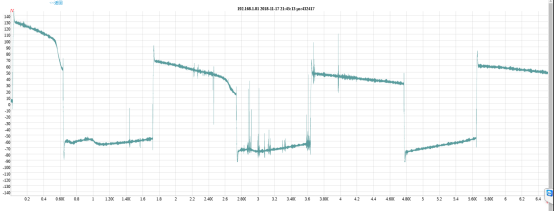

暫態零序電壓行波示意圖

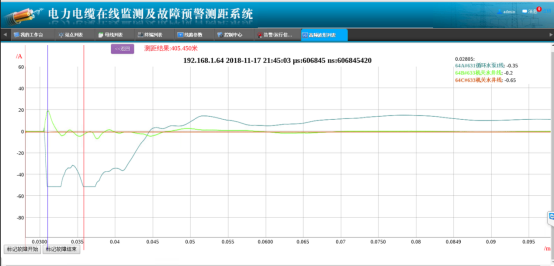

631循環水泵Ⅰ線電流行波示意圖
