遼寧忠旺于2017年2月，在變電站內安裝山東博鴻電氣股份有限公司研制生產的BHDJ-2000電纜在線監測系統一套，系統負責監測包括氧化二線在內的部分10kV電纜線路。

         2018年10月5日，電纜在線監測系統對氧化二線預警，并發送短信至遼寧忠旺相關人員、博鴻電氣人員手機上。系統告警具體情況為：2018年10月5日13時05分14秒， 10kV二段零序發生暫態故障；2018年10月05日13時05分24秒，氧化二線發生暫態故障。進一步，博鴻技術人員通過遠程登錄系統，查看監測故障波形可以看出故障距離為78m處。

         博鴻電氣技術人員收到故障短信后及時與遼寧忠旺電氣負責人溝通，落實現場故障具體情況為：2018年10月05日，氧化二線故障位置的電纜溝附近正在施工，由于施工不當造成電纜受損，發生接地故障，故障點位置與系統測距點一致。

         通過本次遼寧忠旺10KV電纜線路的在線監測實例可以看到，系統對于突發事故造成的電纜故障，能及時報警并準確選線，避免相間短路等引起電纜事故擴大。

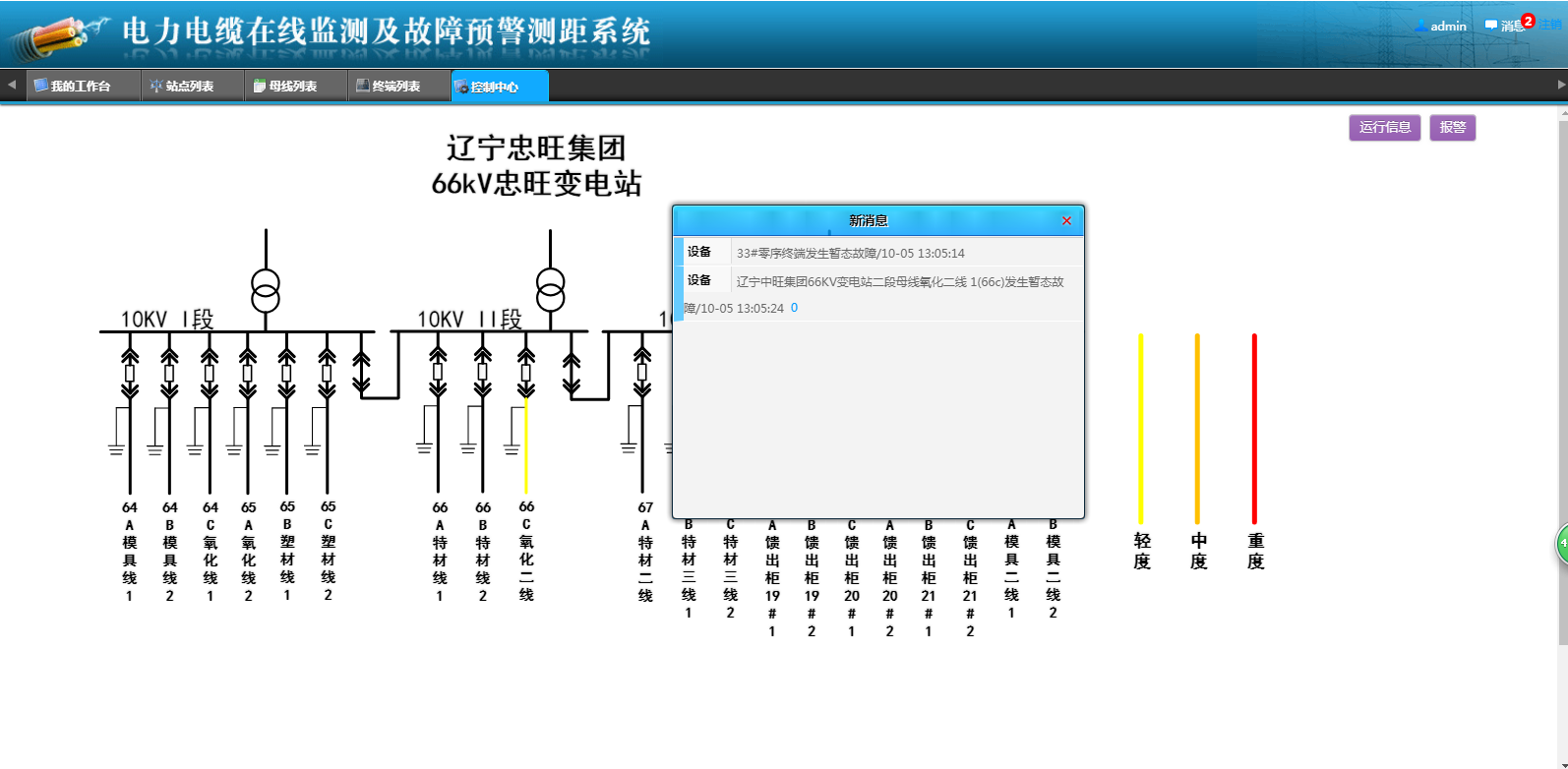

總體界面圖

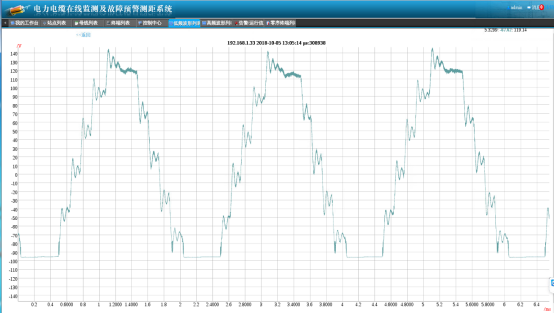

暫態零序電壓行波示意圖

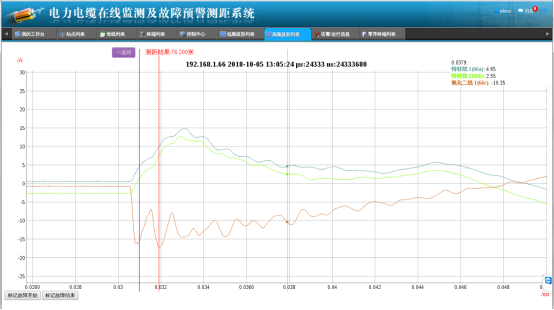

氧化二線電流行波示意圖
