2018.12.1邢臺鋼鐵站電纜末端設備故障預警案例


  • 2018.12.1邢臺鋼鐵站電纜末端設備故障預警案例

  • 詳細介紹

邢臺鋼鐵于2017年8月安裝電纜故障在線監測系統,系統對邢臺鋼鐵110kv變電站內的部分6kV電纜線路進行在線監測。自監測以來,系統運行正常,未發生過故障。

2018年11月14日13:51分,系統顯示6kV三段母線下線路679 2#大燒2號線有暫態接地現象,博鴻技術人員電話告知邢臺鋼鐵站現場負責人有異常,現場負責人員未檢查出異常。

2018年12月01日08:30分,系統顯示6kV三段母線暫態故障以及679 2#大燒2號線發生接地故障。通過與邢臺鋼鐵站現場負責人溝通,現場事故情況為:6kV三段母線下的679 2#大燒2號線于12月01日08:30分,電纜末端所帶設備高壓電機的引線盒發生氧化造成短路故障,進一步,博鴻技術人員通過遠程登錄系統,查看監測故障波形可以看出故障距離為757m處。故障點位置與系統測距點一致。

由此可以看出,系統提前18天對電纜暫態接地故障進行預警,預警及時、準確。并且通過短信方式及時通知相關人員,避免事故進一步惡化,防止由此造成的經濟損失。

邢臺鋼鐵的監測主界面如下圖所示,11.14號報警信息如下圖所示:

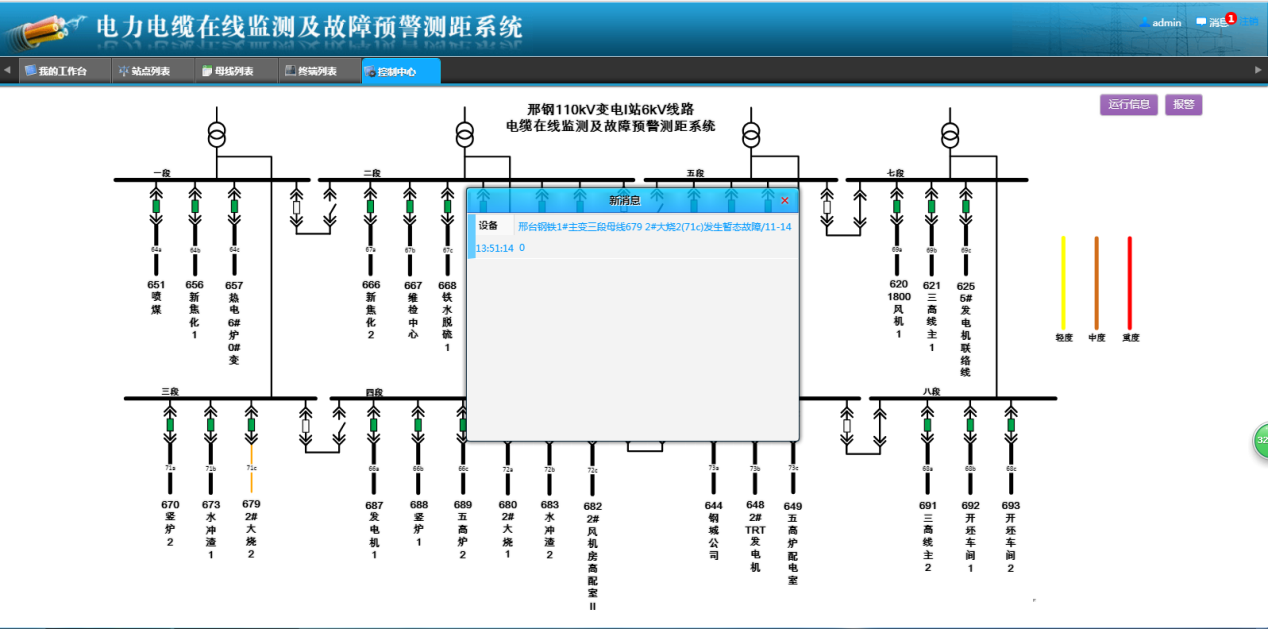

11.14號控制中心界面

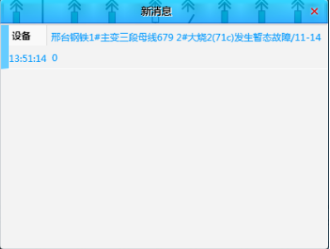

11.14號告警彈窗

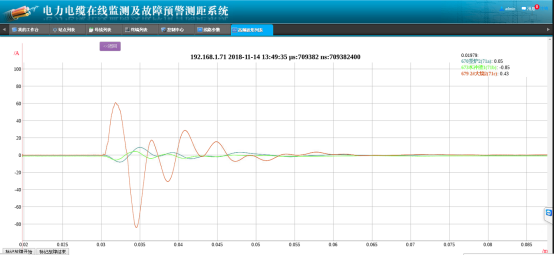

11.14號電流行波波形


12.01號報警信息如下圖所示:

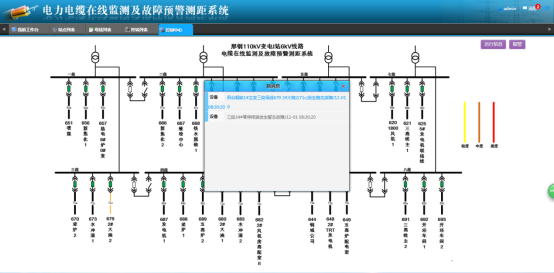

12.01號控制中心界面

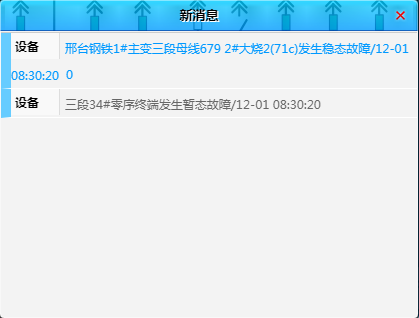

12.01號告警彈窗

系統于12月1日08:27:09至08:27:10,6kV三段零序連續采集到10條穩態/暫態波形。從零序波形形狀可以看出,自08:27:09開始,6kV三段已經有電纜發生了暫態接地故障。零序波形如下圖所示。

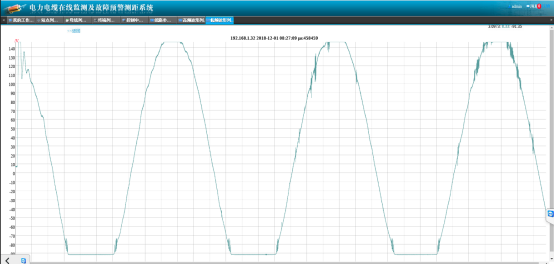

12.01號零序穩態波形

12月1號的高頻波形如下圖所示。

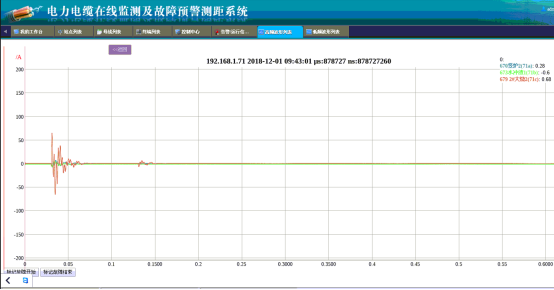

高頻波形

通過波形形狀觀察,接地故障發生在679 2#大燒2號線電纜末端所帶設備757m處,而并非電纜故障。

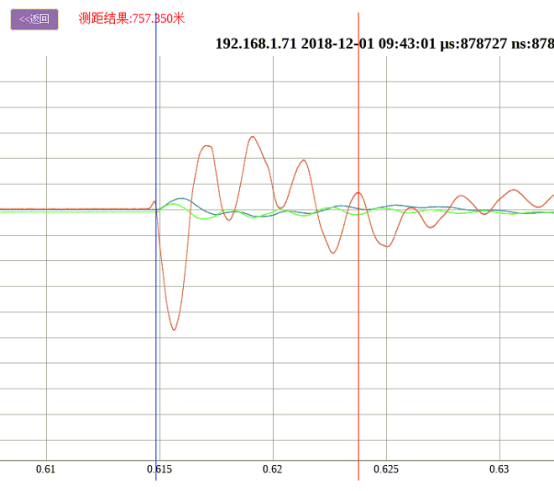

波形放大測距
