隨著社會的進步和國民經濟的快速發展，各行各業對電力的需求呈逐年上升之勢，與此相適應，電力電纜的使用量也正在逐年增加。但由于電纜運行環境復雜，運行方式獨特，造成故障點查找困難、檢測與修復時間更長等問題。因此電力部門希望在故障發生之前能夠給出報警信息，提前采取處理措施消除故障隱患，盡量避免永久故障發生，防止由此造成的突然停電等事故。

           電力電纜在線監測系統利用瞬時性故障的行波測距方法，根據電纜瞬時性接地后的絕緣狀態更接近于永久故障的現象，對電纜的絕緣狀態進行監測，對永久故障進行預警，并且同時指示故障距離。

           電力電纜在線監測是在運行電壓下對電纜的絕緣狀態進行檢測，能真實反應電纜的絕緣水平。在自動連續檢測狀態下，依據大量的數據以及判據的數模分析，可以判定絕緣狀態變化趨勢，從變化趨勢中尋找危險征兆，從檢測結果來綜合判斷電纜運行狀況。并且利用通訊技術實時提報檢修和相關人員，從而達到事故之前的計劃?rùn)z修，避免事故擴大和不必要的經濟損失。并且系統抗干擾能力更強、預測更準確，研發的裝置已在多處現場投入應用并取得良好效果。

               另外，這也為線路和設備由傳統的定期檢修轉變到狀態檢修提供了可能，不僅可以減少計劃停電時間，還可以降低高壓預防性試驗對電纜和設備的損壞。

                  BHDJ-2000電力電纜在線監測及故障預警測距系統，對電纜運行狀態進行實時在線監測，可實現電纜故障提前預警、故障選線、故障測距等功能，為電纜狀態檢修提供可靠依據，防止電纜故障發生。

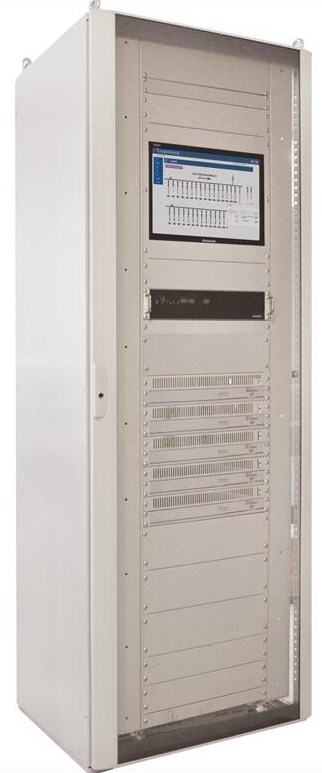

l BHDJ-2000系統主站（內有系統工控機、顯示器）

系統后臺是監控系統的核心，具備數據存儲、處理、分析等功能，實時接收各監測終端的數據，實現電纜線路的在線監測。

系統后臺基于B/S方式的系統管理軟件，采用局域網方式與監測終端通訊。系統部署有云端訪問功能，通過任意一臺聯網主機，即可訪問電纜在線監測系統運行情況，設備運行情況以及告警情況等。

本系統架構于Spring MVC基礎之上，使得整個系統的可靠性、可擴展性得到保證。本系統采用Java語言開發，實現了系統的跨平臺性。

系統主站

系統功能：

? 故障預警：專利技術，實現交聯聚乙烯電力電纜故障分等級預警。

? 故障測距：利用A型行波測距原理，實現故障點測距，故障測距精度可達8.5米。

? 故障選線：采用行波選線原理，對于電纜主絕緣故障進行電纜回路選線。

? 環流監測：針對單芯電纜，系統可以實時監測線路外護套絕緣情況，并繪制環流曲線，對于外護套絕緣異常電纜線路進行故障報警。

? 當?shù)毓δ埽合到y(tǒng)后臺安裝于站內，配置一次系統圖，實現故障預警、選線、測距的系統圖故障線路閃爍、彈窗報警、聲音報警。

? 云服務：系統軟件平臺部署在云服務器端，管理人員通過互聯網訪問，可實時查看線路運行情況。

? 電子值班：實現無人值守，報警信息及工作狀態信息可通過手機短信、APP推送方式至相關運維人員。

l 系統結構

軟件部分：系統云服務端、站內系統后臺端；

硬件部分：系統屏柜（含工控機、顯示器）、電流行波采集單元及高頻傳感器、電壓行波采集單元、智能綜合管理單元、環流采集單元及環流傳感器。

（系統介紹圖）

系統技術指標：

故障預警準確率：≥95%

故障選線準確率：≥99%

系統定位精度： 8.5m

測試盲區：≤ 10m

單端故障測距范圍：≤17Km（可定制）

云端服務器：免費3年云服務

系統擴容：可最大支持?jǐn)U容253臺采集單元

系統供電方式：AC/DC 220V±20%

系統工作環境溫度：-25℃ ~ +70℃

系統在線安全運行：＞ 80000h

報警方式：告警彈窗/手機短信/APP推送

l BHDJ-2000系統軟件

首頁：配置隸屬用戶的一次系統圖，在系統界面實現故障預警、選線、測距的故障線路閃爍、彈窗報警、聲音報警等功能。

基礎信息：用于設置各監測單元的配置參數、監測線路參數、告警郵箱參數等。

數據：存儲母線電壓行波數據以及電纜電流行波數據，根據系統配置算法和識別模式進行波形識別。

告警：歷史告警信息列表。

自檢：每日特定時間自動檢測各采集單元運行狀態是否正常。

系統管理：管理員配置。
