BHDJ-2000電力電纜在線監測及故障預警測距系統，對電纜運行狀態進行實時在線監測，可實現電纜故障提前預警、故障選線、故障測距等功能，為電纜狀態檢修提供可靠依據，防止電纜故障發生。

l BHDJ-2000系統主站（內有系統工控機、顯示器）

系統后臺是監控系統的核心，具備數據存儲、處理、分析等功能，實時接收各監測終端的數據，實現電纜線路的在線監測。

系統后臺基于B/S方式的系統管理軟件，采用局域網方式與監測終端通訊。系統部署有云端訪問功能，通過任意一臺聯網主機，即可訪問電纜在線監測系統運行情況，設備運行情況以及告警情況等。

本系統架構于Spring MVC基礎之上，使得整個系統的可靠性、可擴展性得到保證。本系統采用Java語言開發，實現了系統的跨平臺性。

系統主站

系統功能：

? 故障預警：專利技術，實現交聯聚乙烯電力電纜故障分等級預警。

? 故障測距：利用A型行波測距原理，實現故障點測距，故障測距精度可達8.5米。

? 故障選線：采用行波選線原理，對于電纜主絕緣故障進行電纜回路選線。

? 環流監測：針對單芯電纜，系統可以實時監測線路外護套絕緣情況，并繪制環流曲線，對于外護套絕緣異常電纜線路進行故障報警。

? 當?shù)毓δ埽合到y(tǒng)后臺安裝于站內，配置一次系統圖，實現故障預警、選線、測距的系統圖故障線路閃爍、彈窗報警、聲音報警。

? 云服務：系統軟件平臺部署在云服務器端，管理人員通過互聯網訪問，可實時查看線路運行情況。

? 電子值班：實現無人值守，報警信息及工作狀態信息可通過手機短信、APP推送方式至相關運維人員。

? 遠程技術支持：7*24小時遠程服務，實現故障波形輔助分析，系統程序遠程升級。

? 歷史存儲：實現實時存儲信息，可進行歷史數據查詢等。

l 系統結構

軟件部分：系統云服務端、站內系統后臺端；

硬件部分：系統屏柜（含工控機、顯示器）、電流行波采集單元及高頻傳感器、電壓行波采集單元、智能綜合管理單元、環流采集單元及環流傳感器。

（系統介紹圖）

系統技術指標：

故障預警準確率：≥95%

故障選線準確率：≥99%

系統定位精度：±4.25m

同步授時精度：10ns

測試盲區：≤ 10m

單端故障測距范圍：≤17Km（可定制）

云端服務器：免費3年云服務

與云端通訊方式：無線4G通訊

系統裝置通訊方式：網口

系統擴容：可最大支持?jǐn)U容253臺采集單元

系統上位機：品牌工控機

系統供電方式：AC/DC 220V±20%

系統工作環境溫度：-25℃ ~ +70℃

系統在線安全運行：＞ 80000h

報警方式：告警彈窗/手機短信/APP推送

l BHDJ-2000系統硬件

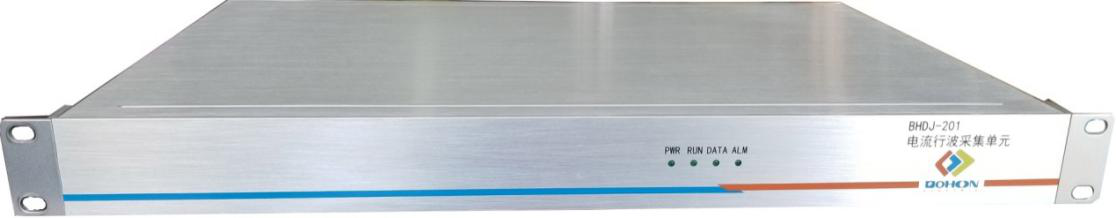

l BHDJ-201電流行波采集單元

安裝在系統主站內，由主控單元CPU模塊、高速電流數據采集單元、DAU模塊和通訊模塊等部分構成，通過前端高頻傳感器獲取電纜暫態行波電流信號。

       可同時監測16條電纜線路，線路可以跨母線進行監測，若監測線路條數多于16條，需要根據數量增加電流行波采集單元。

BHDJ-201電流行波采集單元

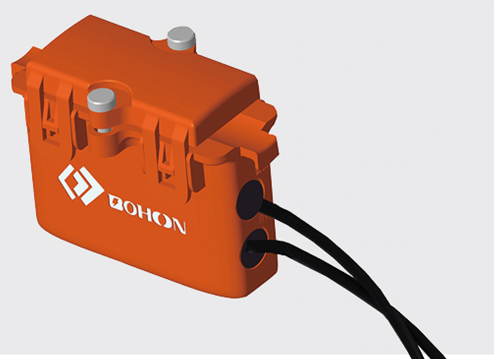

l 高頻傳感器

系統采用高頻傳感器采集獲取電纜接地線暫態電流信號。傳感器安裝在電纜屏蔽層接地線處，要求傳感器安裝前屏蔽層接地線做好絕緣處理。傳感器與采集單元間通過多芯屏蔽線連接。

高頻傳感器

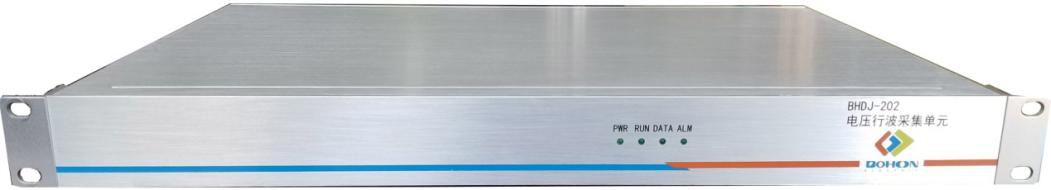

l BHDJ-202電壓行波采集單元

安裝在系統主站內，每段母線標配一臺，采集該母線PT二次側Ua、Ub、Uc、UL暫態行波電壓信號和接地穩態電壓信號，利用暫態行波電壓信號和穩態信號作為報警必要條件，以減少誤報率。

BHDJ-202電壓行波采集單元

5）尺寸：440×280×44mm

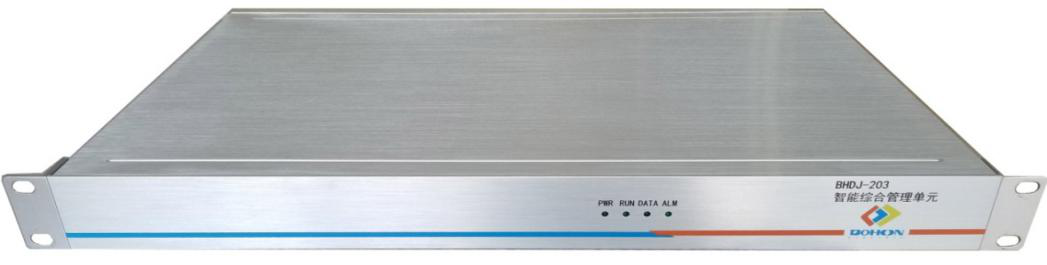

l BHDJ-203智能綜合管理單元

安裝在系統主站內，包括通訊模塊、時鐘模塊、智能電源模塊。提供多路電流、電壓、環流采集裝置的數據交換；保障各采集單元時鐘同步；為各采集單元提供標準電源，具有電源智能管理功能。監測終端不正常運行時可自動檢測，斷電10s后自動復電，保障裝置及信息的安全可靠。

BHDJ-203智能綜合管理單元

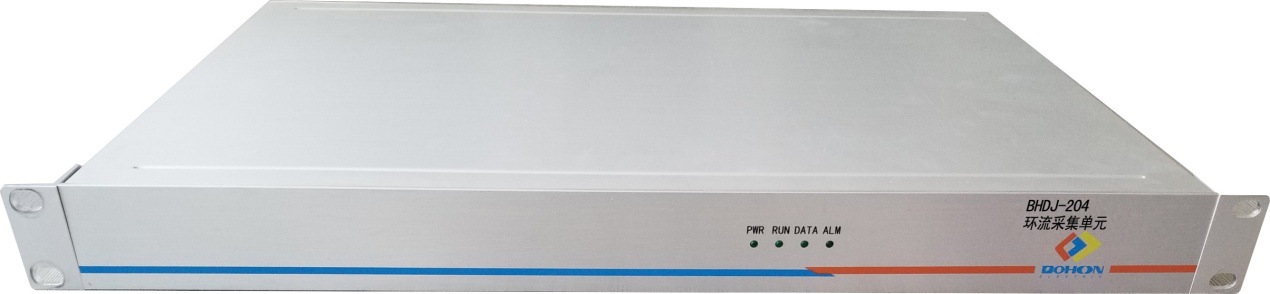

l BHDJ-204環流采集單元

安裝在系統主站內，針對單芯電纜，通過前端環流傳感器獲取電纜環流信號，實時采集單芯電纜外護套環流數值。

BHDJ-204環流采集單元

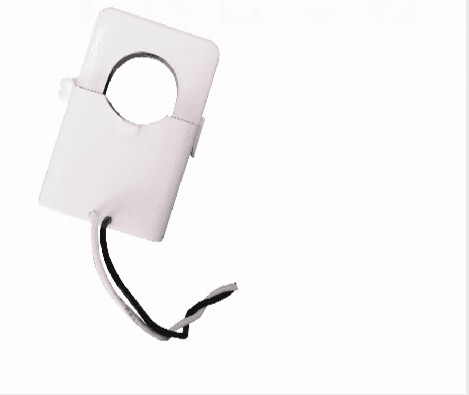

l 環流傳感器

系統采用環流采集傳感器采集單芯電纜環流信號。傳感器卡扣在電纜屏蔽層接地線處。傳感器采用開口鐵芯結構設計，不需斷開被測電纜即可快速、方便地安裝拆除。

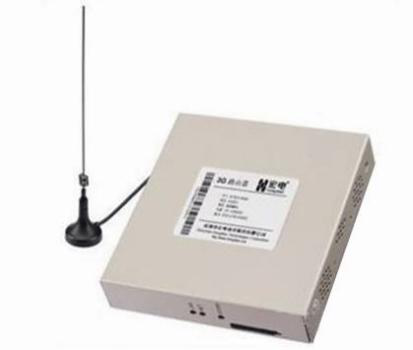

l 4G路由器

802.11g無線標準，無線速率達到54M，兼容802.11b的無線上網設備。自身具有穩固的防火墻安全特性，可基于MAC地址和域名等多種數據過濾以實施訪問的安全策略，支持SSID廣播控制，支持基于MAC地址的訪問控制。

l BHDJ-2000系統軟件

首頁：配置隸屬用戶的一次系統圖，在系統界面實現故障預警、選線、測距的故障線路閃爍、彈窗報警、聲音報警等功能。

基礎信息：用于設置各監測單元的配置參數、監測線路參數、告警郵箱參數等。

數據：存儲母線電壓行波數據以及電纜電流行波數據，根據系統配置算法和識別模式進行波形識別。

告警：歷史告警信息列表。

自檢：每日特定時間自動檢測各采集單元運行狀態是否正常。

系統管理：管理員配置。
