BHDJ-5000高壓電纜監測及故障定位系統

本系統主要適用于 66kV～500kV 高壓、超高壓電纜本體及電纜終端頭的全狀態監測；提供電纜運行狀態監測、異常狀態預警及故障診斷的綜合解決方案。

系統功能：

故障自動定位：系統采用雙端行波測距原理，自動計算故障點距離，并且在系統后臺界面明確指示故障點位置，對故障點進行標注；

護層環流監測：實時監測電纜金屬屏蔽層的環流值，可繪制護層環流曲線，對外護套絕緣異常電纜進行告警提示；

電纜終端頭狀態監測（選配）：實時監測電纜接頭溫度、振動數據，通過暫態電流與振動、溫度聯動，判斷電纜終端頭是否發生故障；

電纜長度校核（選配）：耦合注入脈沖，線路分段探測，注入裝置功率可調，注入信號強度≤100mA，電流檢測靈敏度≥10mA；

系統云服務：針對每個用戶提供足夠的用戶空間，用戶可在任何時間地點通過瀏覽器方式訪問現場的系統監測情況，并且系統歷史數據永久存儲，方便歷史查看；

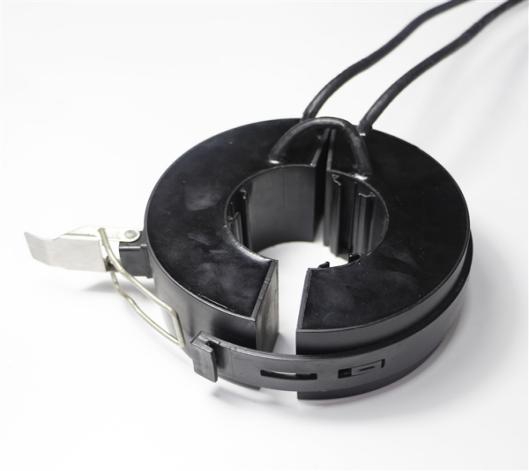

組合式芯線傳感器：

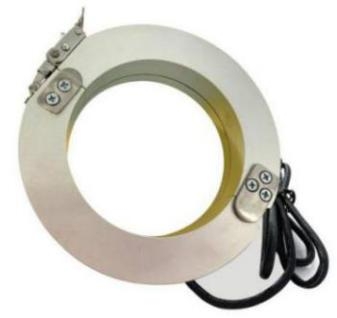

工頻傳感器：
