BHDJ-3000配網電纜故障預警及精確定位系統，針對電壓等級110kV及以上的超高壓電纜線路實施在線監測，實現超高壓電纜故障自動定位。并且系統實時監測電纜金屬屏蔽層的環流值，可繪制電纜環流曲線，對于環流異常電纜進行報警，實現電纜的護層絕緣在線監測。

系統定位精度不受線路故障位置、故障類型、線路長度、接地電阻等因素的影響，監測數據通過光纖通訊的方式上報給上位機，通過上位機分析軟件確定故障點位置，縮短用戶故障診斷時間和恢復線路供電的時間。

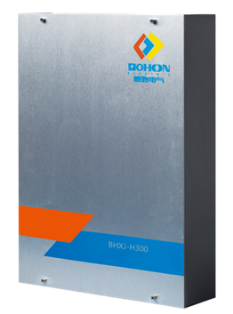

（終端示意圖）

l 系統功能

? 故障點自動定位：系統采用雙端行波測距原理，自動計算故障點距離計算故障點距離，在系統后臺界面指示故障點位置。故障測距精度可達4.25m。

? 外護套環流監測：實時監測電纜金屬屏蔽層的環流值，可繪制電纜環流曲線，對于環流異常電纜進行報警。

? 后臺監控：上位機監控軟件采用B/S結構，支持TCP/IP協議，用戶可以使用瀏覽器查看監控實時數據、歷史數據。

? 電子值班：實現無人值守，報警信息及工作狀態可通過手機短信息、告警彈窗的方式告知相關人員。

l 系統結構

系統主站：系統主站包含主屏柜、上位機、顯示器等，安裝在變電站內，實時接收各監測終端的數據，實現超高壓電纜在線監測及電纜故障自動定位。

監測終端：安裝在桿塔、工井、變電站、GIS開關等電纜接地箱旁。終端含防水箱、傳感器等附件。

通訊通道：光纜（單模2芯及以上）。

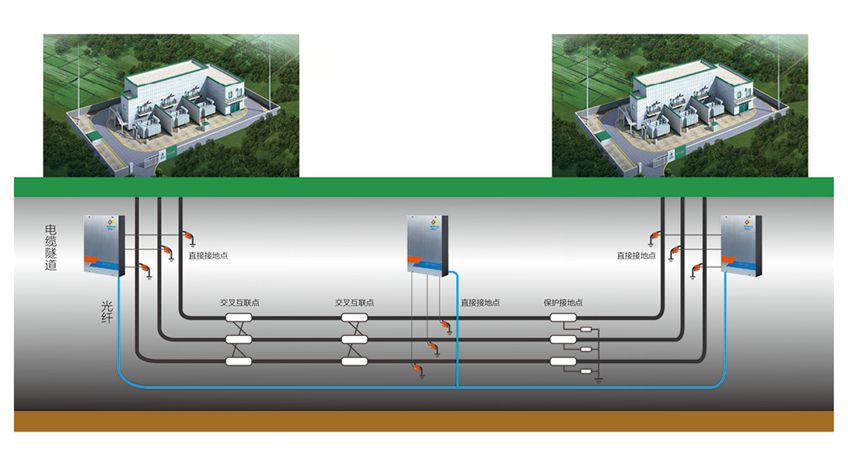

（安裝示意圖）

l 主要技術指標

測距精度：±4.25米

守時方式：GPS/北斗，光纖

守時精度：20ns

裝置功耗：≤10W

防護等級：IP65

通訊接口：網口/光口/4G無線通訊/RS485/Loar無線

監測終端輸入接口：8路信號接入

供電方式：AC220V、/DC24V/CT取電/太陽能

監控中心主機：筆記本/臺式電腦

告警方式：云服務軟件彈窗、GIS圖彈窗、短信、手機APP、微信推送

工控機：網口多

電源線：1.5平方

光纖：SC跳線、單纖單模、串聯式

系統工作環境溫度：-25℃~70℃

采集終端尺寸：260mm *340mm *88mm
