BHHJ-3000單芯電纜環流監測及故障預警系統可針對各電壓等級海纜線路實施在線監測，實現海纜故障自動定位，以及異常擾動提前預警功能。

系統具有預警、選線、自動定位的特點，后臺軟件對監測數據實時分析，當電纜運行出現異常時，自動報警，做到海纜亞健康狀態早發現、早警示，實現電纜的智能化監控，變事故后緊急搶修為事故前監測預警。

（終端示意圖）

l 系統功能

? 故障預警：實時監測海纜的運行狀態，對海纜絕緣下降造成的“可恢復性故障”及船只掛纜拖拽引起的海纜絕緣損傷進行預警。

? 故障選線：實時監測每條電纜的運行狀態。保證被監測范圍內海纜線路發生接地故障時系統能夠準確選線。

? 故障點自動定位：系統采用雙端自動測距技術，實現故障點距離自動測算，并在系統后臺界面指示故障點位置，故障測距精度4.25m。

? 系統云服務：針對每個用戶提供云服務空間，將監測數據集成在系統云服務器中，用戶可在任何時間地點通過瀏覽器訪問系統監測數據，實現了對海纜的實時監測和運行維護。

? 電子值班：實現無人值守，報警信息及系統工作狀態信息可通過短信發送短信息和APP推送至運維人員。

l 系統結構

系統云端服務（包含上位機）：部署在可訪問互聯網的管理或運維人員處，用于訪問后臺云服務系統，查看系統監測線路運行狀況。

數據傳輸通道：4G無線通訊。

監測終端：安裝在桿塔、海陸纜接頭等海纜接地箱旁。終端含防護箱，傳感器、4G天線、GPS天線等附件。監測終端可采用太陽能供電方式。

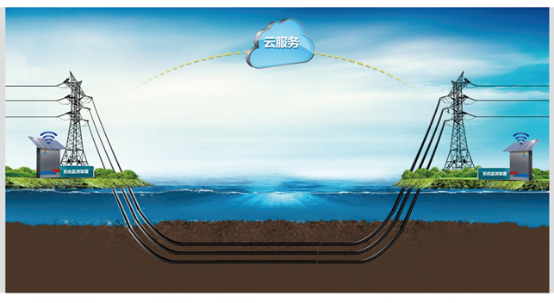

（安裝示意圖）

l 主要技術指標

系統定位精度：±4.25m

守時方式：GPS/北斗，光纖

供電方式： AC220V/DC24V/CT取電/太陽能

告警方式：云服務軟件彈窗、GIS圖彈窗、短信、手機App、微信推送

系統工作環境溫度：-25℃~+70℃

工控機：網口多

電源線：1.5平方

光纖：SC跳線，單纖單模，串聯式
